Ceratizit

7.072821E7

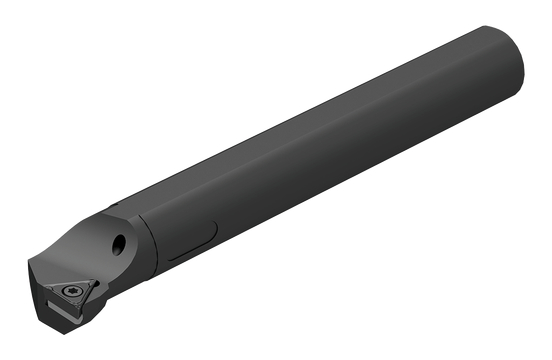

MAXILOCK S INTERNAL TOOLHOLDER

Specifications

Overall Length (Metric)100.0
SeriesMaxiLock-S
Toolholder StyleSTFCR
Overall Length (Inch)3.94
Short DescriptionA10H STFCR 09
Long DescriptionMAXILOCK S INTERNAL TOOLHOLDER A10H STFCR 09
Direction Of HandRight
Unit Of MeasureMetric
MaterialSteel
Shank Height9.50 mm
Orthogonal Rake Angle7 degrees
Connection Diameter (Decimal)0.4
Connection Diameter (Metric)10.0
Functional Width (Decimal)0.28
Functional Width (Metric)7.0
Head Length (Decimal)0.39
Head Length (Metric)9.78
Min. Bore Diameter (Decimal)0.52
Min. Bore Diameter (Metric)13.0
End Chamfer Angle90 degrees
End Chamfer Distance (Decimal)0.32
End Chamfer Distance (Metric)8.0
Body Diameter Reduced (Decimal)0.39
Body Diameter Reduced (Metric)9.7
Connection TypeCYL
Reduced Body Diameter Length (Metric)19.0
Reduced Body Diameter Length (Decimal)0.75
Tightening Torque (Nm)1.0
Holder FormSTFC90
